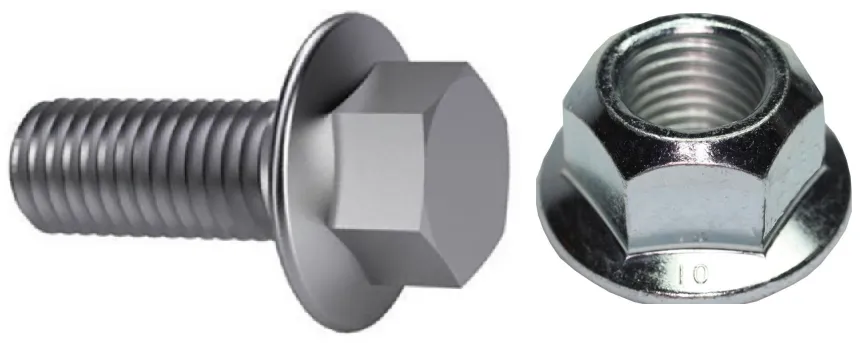

پیچ / مهره فلنج همانطور که در شکل زیر نشان داده شده است جایگزین فرم پیچ / مهره + واشر می شود و روز به روز محبوب تر می شود.
می دانیم که به معنای سنتی، ما یک واشر زیر پیچ/مهره اضافه می کنیم و هدف اصلی آن پراکنده کردن بار و جلوگیری از آسیب ناشی از فشار بیش از حد روی سطح اتصال است. صفحه فلنج اضافه شده در زیر پیچ / مهره فلنج در واقع همان هدف را دارد. پس چرا این طرح انتخاب بهتری است؟
روشی که ما با آن آشنا هستیم و معمولاً برای کنترل کشش پیچ استفاده می شود، هنوز روش کنترل غیرمستقیم از طریق گشتاور است، اما همچنین می دانیم که این روش در کنترل کشش محوری دقیق نیست، زیرا بیشتر گشتاور برای غلبه بر اصطکاک بین سطح تماس و رزوه زیر سر پیچ در حین سفت کردن استفاده می شود و در واقع تنها حدود 15 درصد برای ایجاد کشش محوری استفاده می شود.
در مقایسه با شکل پیچ + واشر، پیچ های فلنج می توانند به طور موثر متغیرها را در فرآیند سفت کردن بالا بهبود بخشند. بیایید نگاهی بیندازیم.

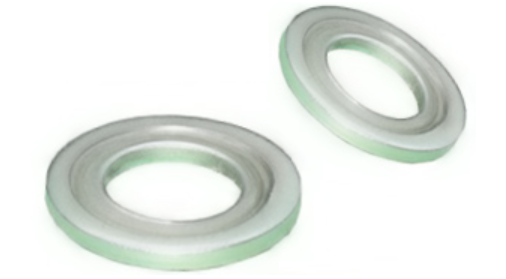

واشرهای استاندارد معمولاً نرمتر از مهرهها یا پیچهایی هستند که مطابقت دارند و اغلب تحت تنش فشاری بالا دچار تغییر شکل پلاستیکی میشوند، همانطور که در شکل زیر نشان داده شده است. پس از تغییر شکل، نیروی گیره به طور قابل توجهی کاهش می یابد. مهرهها و پیچهای روی سطح فلنج تحت تأثیر این قرار نمیگیرند، زیرا سطح واشر و پیچ/مهره یکپارچه شدهاند و استحکام مواد یکسانی دارند.

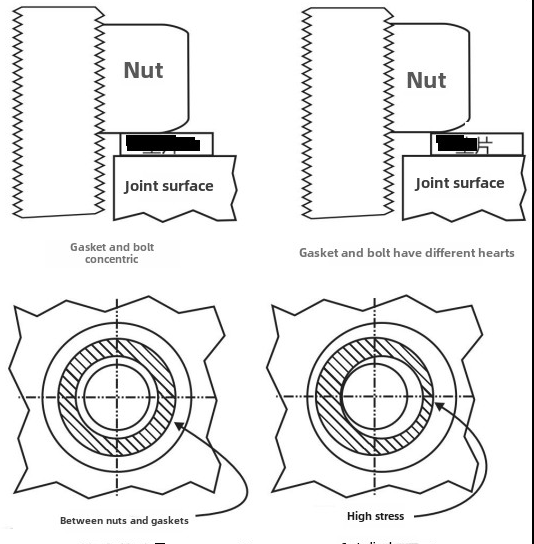

ممکن است برخی از دانش آموزان بگویند، پس استفاده از واشرهای سخت شده اشکالی ندارد، درست است؟ در اینجا یک مشکل دیگر وجود دارد، یعنی واشر نابجا نصب شده است. دهانه وسط واشر معمولاً بسیار بزرگتر از قطر پیچ است، زیرا لازم است اطمینان حاصل شود که فیله انتقال زیر سر پیچ به واشر برخورد نمی کند. وجود این شکاف بزرگ باعث می شود که واشر هنگام سفت شدن خارج از مرکز باشد و در نتیجه باعث تمرکز تنش موضعی و افزایش خطر فرورفتگی و آسیب سطح مفصل می شود که در شکل زیر نشان داده شده است.
علاوه بر دو عامل فوق، مطالعات نشان داده است که هنگام سفت کردن پیچ یا مهره، واشرها نیز می چرخند. اگرچه رایج نیست، اما تشخیص زمان وقوع آن آسان نیست. پس از چرخش، رابطه بین گشتاور اعمال شده و کشش پیچ ممکن است تغییر کند. تحت یک گشتاور سفت شدن معین، کشش واقعی پیچ ایجاد شده به اثر مورد انتظار نمی رسد.(来源:iMechanics机械)
به طور خلاصه، پیچ و مهره های فلنج مزایای آشکاری نسبت به واشرها دارند. آیا هنوز از واشر استفاده می کنید؟
