چرا شات پینینگ قدرت خستگی را با وجود سطح زبرتر بهبود می بخشد؟

شات پینینگ یک تکنیک درمان سطحی است که به طور گسترده برای بهبود عملکرد اجزای دقیق استفاده می شود. اصل اساسی شامل بمباران سطح جزء با سختی-بی شماری و محیط کروی با سرعت بالا تحت شرایط کنترل شده است که باعث تغییر شکل پلاستیک موضعی می شود. اگرچه شبیه به فرآیندهایی مانند سندبلاست و شات بلاست، که در محیط و پارامترها متفاوت هستند، لایه برداری شات از مکانیزم کار سرد منحصر به فرد پیروی می کند. این مقاله بر رویگلوله پینینگبه عنوان یک فرآیند نمایندگی

چگونه شات پینینگ سطح یک جزء را تغییر می دهد؟

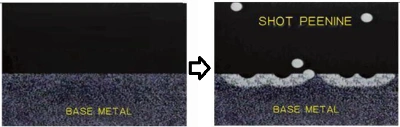

در حین شات، تعداد زیادی از رسانه‌های{0}}با سرعت بالا به سطح برخورد می‌کنند و فرورفتگی‌های کوچکی ایجاد می‌کنند و تغییر شکل پلاستیکی را در لایه سطحی ایجاد می‌کنند. مگر اینکه زبری سطح اولیه نسبتاً زیاد باشد (Ra > 6.3 میکرومتر)، معمولاً این فرآیندزبری سطح را افزایش می دهد.

این یک تناقض رایج را ایجاد می کند: افزایش زبری اغلب با همبستگی داردکاهش قدرت خستگیهمانطور که در محاسبات عمر خستگی که شامل عوامل تصحیح زبری سطح می باشد دیده می شود.

از طرفی شات پینینگ نیز الف استروش اثبات شده برای بهبود قدرت خستگی، حتی بدون تغییر هندسه مواد یا قسمت. چگونه هر دوی این گفته ها می تواند درست باشد؟

دو مکانیسم تقویتی: استرس{0}مبتنی و ساختاری

تناقض ظاهری با درک موضوع حل می شودمکانیسم های تقویت دوگانهآن شات پینینگ پیشنهاد می کند:

تقویت تنش فشاری باقیمانده

هنگامی که محیط لایه بردار به سطح ضربه می زند، لایه بیرونی دچار تغییر شکل پلاستیکی می شود، در حالی که لایه داخلی الاستیک باقی می ماند. پس از ضربه، سطح تغییر شکل پلاستیکی توسط لایه الاستیک زیرین محدود می شود و در نتیجه یکمیدان تنش فشاری پسماند پایدار.

این تنش فشاری با مؤلفه کششی بارهای چرخه ای مقابله می کند و شروع و رشد ترک های خستگی را به تاخیر می اندازد یا سرکوب می کند.

این اثر به‌ویژه زمانی مفید است که-ریزترک‌ها یا نقص‌های قبلی وجود داشته باشند، زیرا تنش فشاری به «بستن» آن ترک‌ها کمک می‌کند و به‌طور قابل‌توجهی خطر شکست خستگی را کاهش می‌دهد.

پالایش ریزساختار

اثرات چگالی بالا همچنین منجر به تغییرات ریزساختاری قابل توجهی در مواد می شود:

پالایش دانه های سطحی و افزایش تراکم نابجایی

تشکیل ساختارهای زیردانه

در موادی مانند فولادهای آستنیتی،تبدیل فاز مارتنزیتیمی تواند رخ دهد و تقویت{0}}القای دگرگونی را اضافه کند

مانع از لغزش در داخل شبکه کریستالی، محدود کردن تغییر شکل بین سطح سخت شده و ماتریس داخلی

این دگرگونی ها سختی سطح، مقاومت در برابر سایش را افزایش داده و تشکیل ترک خستگی را به تاخیر می اندازد.

آیا شات پینینگ همیشه موثر است؟ فقط با طراحی فرآیند مناسب

در حالی که شات پینینگ می تواند قدرت خستگی را بهبود بخشد20% تا 60%، اثربخشی آن به پارامترهای فرآیند به دقت کنترل شده بستگی دارد. عواملی که بر نتیجه تأثیر می گذارند عبارتند از:

نوع رسانه، اندازه، شکل

فشار و سرعت دفع

زاویه و جهت ضربه

نرخ پوشش و چرخه های تکرار

وضعیت سطح اولیه جزء

به عبارت دیگر،شات پینینگ به آن سادگی که به نظر می رسد نیست. پارامترهای ضعیف کنترل شده ممکن است منجر به آسیب زودرس به جای بهبود شوند.

نتیجه گیری

شات پینینگ را معرفی می کندتنش های فشاری پسماند مفیدوپیشرفت های ریزساختاریکه به طور قابل توجهی عمر خستگی و مقاومت در برابر سایش را افزایش می دهد.
حتی اگر زبری سطح را افزایش دهد، مزایای کلی اغلب بیشتر از معایب آن است-اگر فرآیند به درستی بهینه شده باشد. برای صنایعی مانند هوافضا، خودروسازی، و ماشین‌آلات با کارایی بالا-، شات پینینگ ابزاری حیاتی برای دستیابی به قابلیت اطمینان و دوام است.(文章来源:iMechanics机械)
