جهت نصب مهره گرد توضیح داده شده است

در مونتاژ مکانیکی دقیق، جهت نصب مهره های گرد (استاندارد مهره گرد GB/T812) اغلب موضوع بحث است. در زیر، نکات کلیدی را برای مرجع شما خلاصه کرده ام.

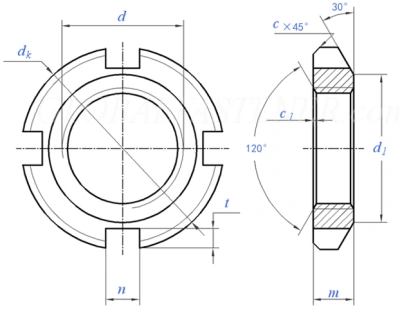

1. ویژگی های ساختاری آجیل گرد

یک طرف مهره گرد دارای یک پخ بزرگ 30 درجه (مهره پخ 30 درجه) است که عمدتاً برای تثبیت محوری شفت استفاده می شود.

2. جفت شدن با واشرهای قفلی

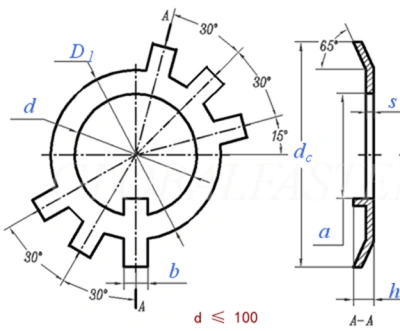

در عمل، برای دستیابی به -ضد شل شدن (ضد-روش مهره شل)، معمولاً از مهره‌های گرد همراه با یک واشر قفلی استفاده می‌شود (GB/T858 lock waher):

واشر دارای زبانه های متعدد و زاویه 65 درجه است.

طبق استانداردها، بعد D1 واشر با بعد d1 مهره گرد مطابقت دارد.

بنابراین، طرف پخ بزرگ مهره گرد باید با واشر قفلی جفت شود.

👉 به عبارت دیگر وقتی از مهره گرد و واشر قفلی با هم استفاده می شود، سمت پخ شده باید رو به قطعه گیره دار باشد.

3. هنگامی که واشر قفل استفاده نمی شود

گاهی اوقات، واشرهای قفلی اعمال نمی شوند. به عنوان مثال:

با استفاده ازقفل مهره دوبل گردبرای ضد شل شدن-

بدون نیاز به ضد شل شدن-، فقط سفت کردن یک مهره گرد.

آیا جهت نصب در چنین مواردی همچنان اهمیت دارد؟ پاسخ این است: بله، هنوز ملاحظاتی وجود دارد.

4. ملاحظات اضافی برای جهت نصب

تحمل عمود بر مهره:
استاندارد GB/T812 الزامات عمودی را برای ضلع پخ شده مشخص می کند، اما برای طرف مقابل نه.

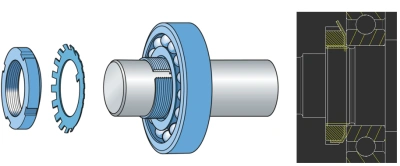

نصب مهره قفل بلبرینگ:
در مجموعه هایی مانند یاتاقان ها، عموماً مطلوب است که قطعه فشرده شده در برابر یاتاقان از قطر داخلی داخلی خارج نشود. در چنین مواردی، قرار دادن طرف پخ شده به سمت قطعه گیره معقول تر است.

اگر مونتاژ چنین محدودیتی نداشته باشد، جهت نصب کاملاً حیاتی نیست.(文章来源:iMechanics机械)
