بهینه سازی فرآیند سوراخ مرکزی و تحلیل کاربرد در ماشینکاری CNC

در زمینه تولید ماشین آلات دقیق مدرن، سوراخ مرکزی به عنوان مرجع تعیین موقعیت اصلی برای برنامه نویسی CNC، همیشه یک پیوند کلیدی در استراتژی بستن قطعه کار بوده است. با وجود اینکه استاندارد فعلی GB/T145 برای چندین دهه مورد استفاده قرار گرفته است، با رواج پنج-مرکز ماشین‌کاری پیوند محور، بهینه‌سازی هماهنگ آن با فناوری CNC هنوز ارزش بحث عمیق دارد.

سه عملکرد اصلی سوراخ مرکزی در ماشینکاری CNC

اولین مورد موقعیت یابی است: از طریق سوراخ های مرکزی در هر دو انتها برای ایجاد یک خط مرکزی یکپارچه و محکم، به طوری که سایر ویژگی ها می توانند بعداً پردازش شوند و دقت حفظ شود.

دوم تسهیل بستن، تحمل وزن و نیروی برش قطعه کار است.

سوم این است که قسمت های دیگر را از طریق سوراخ مرکزی رزوه ای به هم وصل کنید، یا برای آسان کردن بلند کردن.

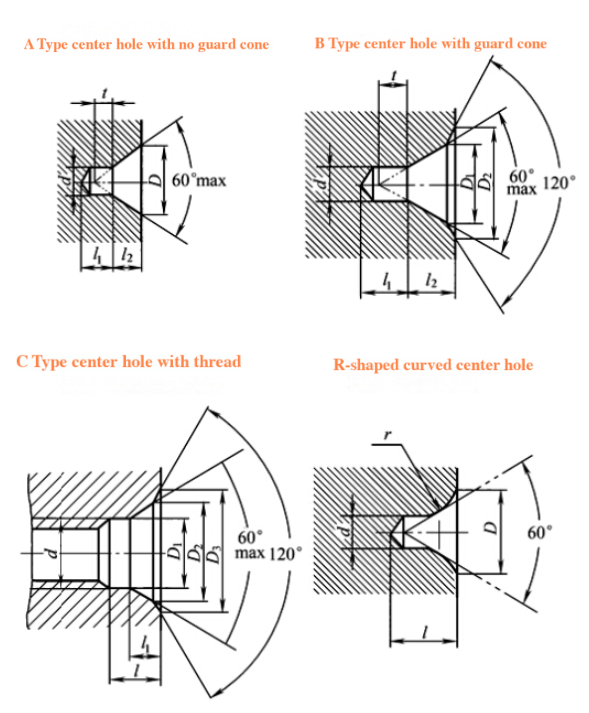

در مرحله بعد، بیایید به انواع سوراخ های مرکزی رایج نگاه کنیم: استاندارد GB/T145 چهار نوع را تعیین می کند: A، B، C و R. آنها در شکل زیر نشان داده شده اند:

انواع سوراخ مرکز اصلی و سازگاری با فرآیند CNC

کاربرد ویژه سوراخ مرکزی استاندارد آلمانی DIN332 در زمینه CNC

کاربران آلمانی ابزار ماشین باید توجه ویژه ای داشته باشند: نوع DIN332-C از طراحی زاویه مخروط اصلی 60 درجه + 30 درجه زاویه مخروط کمکی استفاده می کند که کاملاً با سیستم چاک HSK دستگاه تراش Hardinge CNC مطابقت دارد. سوراخ رزوه ای نوع D آن از تعویض سریع وسایل مدولار پشتیبانی می کند، که به ویژه برای نیازهای خط تولید انعطاف پذیر مانند مسکن دیفرانسیل خودرو مناسب است.

ماتریس تصمیم گیری پارامتر فرآیند CNC
هنگام انتخاب مشخصات سوراخ مرکزی یک ارزیابی جامع لازم است:

محاسبه حداقل قطر انتهای شفت و منطقه تداخل نگهدارنده ابزار
جبران نیروی گریز از مرکز ناشی از کیفیت قطعه کار (فرمول: F=mω²r)
تجزیه و تحلیل شبیه سازی نیروی برش (ماژول نیروی برش Mastercam توصیه می شود)
معیار یکنواختی خطاهای تجمعی در چندین فرآیند
برای مثال، هنگام پردازش دوک‌های نیروی باد (مواد 34CrNiMo6)، ترجیح داده می‌شود از سوراخ‌های مرکزی نوع B با نوک‌های کاربید روکش‌شده PVD استفاده شود، و از برش با سرعت خطی ثابت (Vc=180m/min) در مرحله چرخش خشن استفاده شود، و در حین چرخش آینه‌ای به ابزارهای CBN برای چرخش آینه‌ای خوب روی آورد.

ادغام فناوری مرزی
سیستم CNC هوشمند کنونی به دست آورده است:

بازرسی بصری به طور خودکار سایش سوراخ مرکزی را جبران می کند (دقت CCD ± 2μm)
پیش بینی تغییر شکل گیره بر اساس دوقلوهای دیجیتال
فرآیند خنک‌سازی نیتروژن مایع برای سوراخ‌های مرکزی در طول پردازش قطعات آلیاژ تیتانیوم
این نوآوری‌ها عمیقاً استانداردهای سنتی را با پردازش CNC ادغام می‌کنند و به پیشرفت در تولید دقیق ادامه می‌دهند.(文章来源:iMechanics机械)
