پیچ و مهره ها پرمصرف ترین اتصال دهنده ها هستند و بیشترین خرابی ها را دارند. برای پیچ و مهره، آیا می دانید رایج ترین محل خرابی کجاست؟
همانطور که در شکل زیر نشان داده شده است، در واقع سه مکان اصلی وجود دارد: ① ریشه اولین رزوه که در آن پیچ و مهره مطابقت دارند، با نرخ شکست 65٪، ② منطقه انتقال بین رزوه و میله صیقلی، با نرخ شکست 20٪، و ③ انتقال بین سر پیچ و میزان شکست میله پیچ 1٪، با 1%. این سه مکان همچنین نقاط بالای توزیع تنش پیچ هستند.

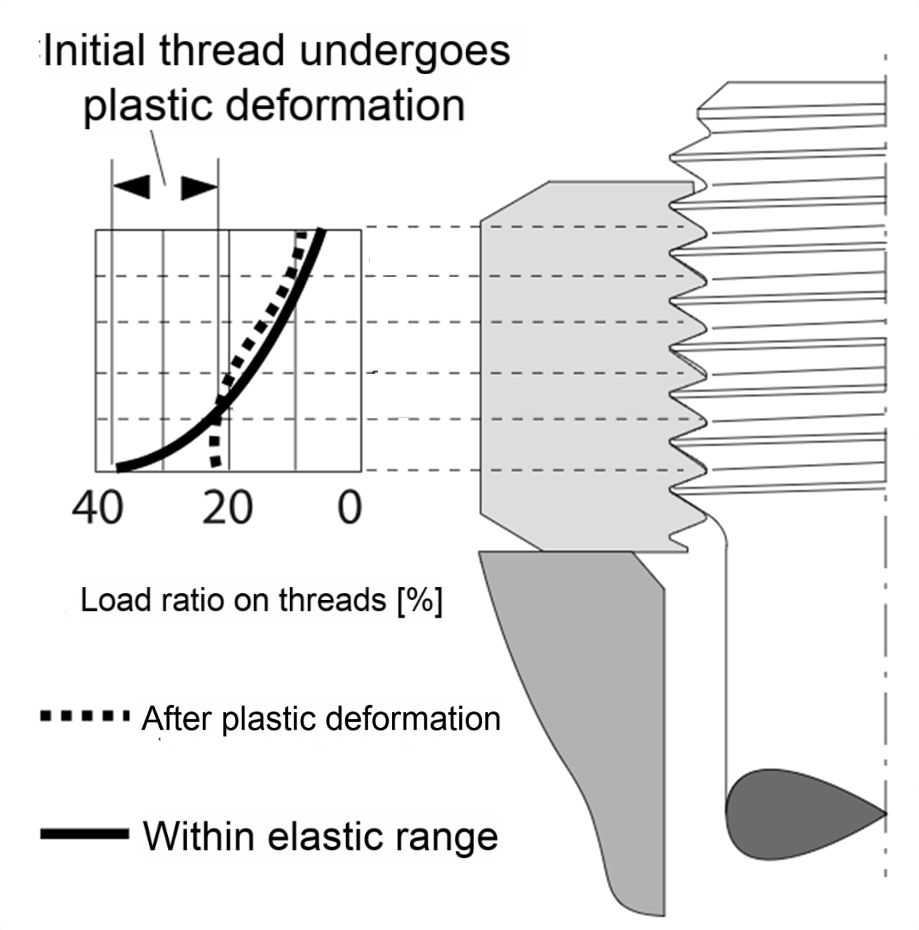

در این میان، خرابی موقعیت اول، یعنی ریشه رزوه اول که در آن پیچ و مهره با هم تطبیق پیدا می کند، معمولاً ناشی از توزیع ناهموار بار رزوه است و اولین دایره نخ بیشترین بار را تحمل می کند (دایره های بعدی کاهش می یابد) همانطور که در شکل زیر نشان داده شده است. ضریب تمرکز تنش در اینجا می تواند به 2-8 برسد، و شروع ترک و انبساط آسان است، به خصوص تحت بارهای متناوب، احتمال شکستگی ناشی از خستگی بیشتر است.
موقعیت دوم، شکست ناحیه انتقال بین نخ و میله صیقلی عمدتاً ناشی از تمرکز تنش ناشی از جهش هندسی است. اگر ناحیه انتقال دارای زبری ضعیف، نقص پردازش یا نقص مواد باشد، استحکام خستگی بیشتر کاهش می یابد.

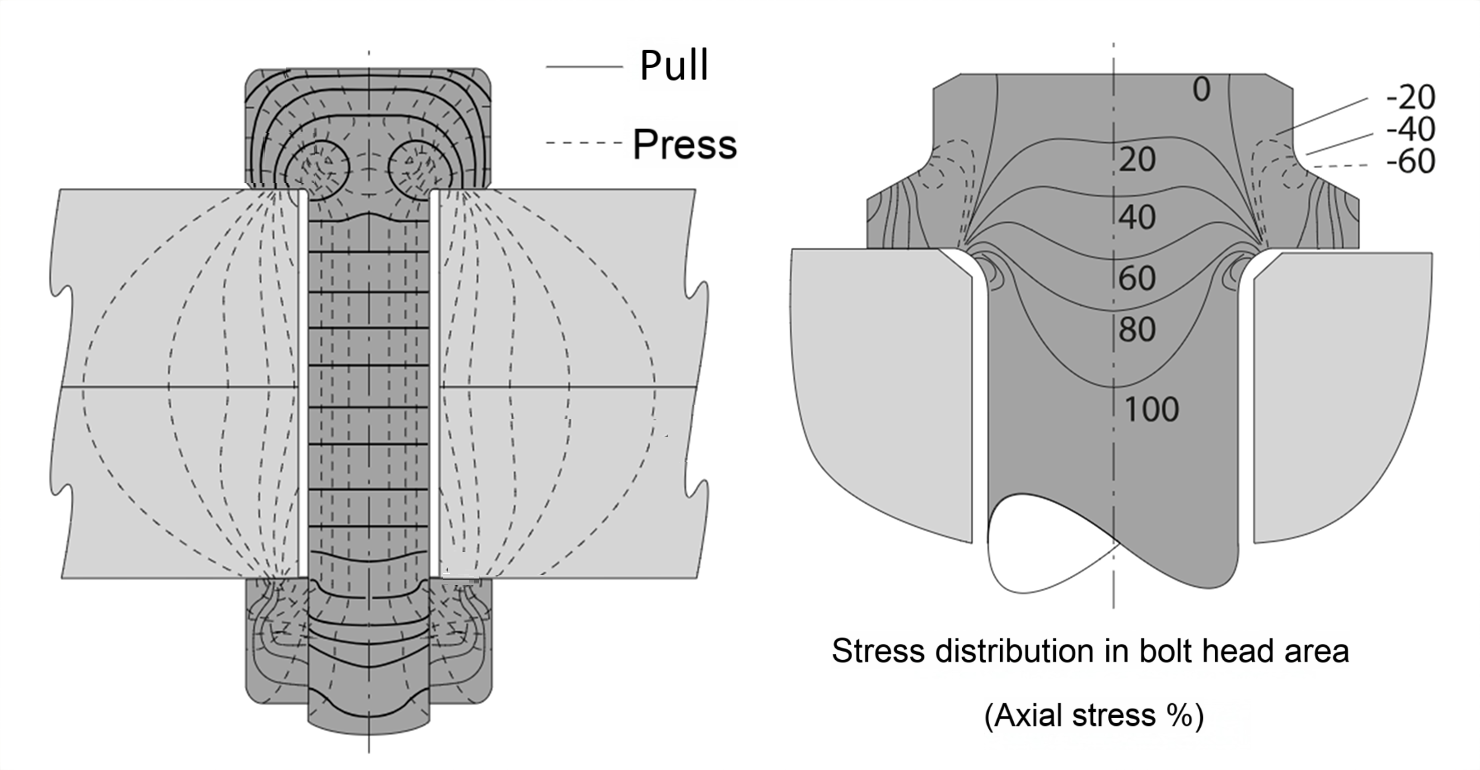

موقعیت سوم، انتقال بین سر پیچ و پیچ، معمولاً به دلیل تمرکز تنش به دلیل شعاع کوچک فیله انتقالی سر و پیچ (معمولاً نیاز به R بزرگتر یا مساوی 0.15d است، d قطر پیچ است) یا نقص پردازش (مانند قطع شدن خط جریان سرپیچ سرد) ایجاد می شود. علاوه بر این، این مکان در معرض تنش ترکیبی خمش و کشش است و همچنین بیشتر در معرض شکستگی است.(来源:iMechanics机械)
